CNC svarvning
CNC svarvning är en central del av modern mekanisk tillverkning, där precision och effektivitet är avgörande. CNC, som står för Computer Numerical Control, innebär att svarvningen styrs av datorer som följer exakta instruktioner för att forma och bearbeta material.
Våra svarvar med fler än 4 styrda axlar och motspindel tillåter avancerad och effektiv produktion av även mycket komplicerade detaljer.
Våra svarvar med färre än 4 styrda axlar ger en mycket kostnadseffektiv produktion för detaljer som passar att köras i dessa.
Från diameter 3mm
Till diameter 400mm
Upp till 1000mm längd
Arbetssätt
Vårt mål är att ha göra klart detaljen i så få uppspänningar som möjligt då detta minskar risken att positionsförhållanden i detaljen blir fel. Därför har vi valt att investera i maskiner med stångmagasin och motspindel. Vi har drivna verktyg i alla maskiner utom en och vi har Y-axel i över hälften av maskinparken. I ungefär 70% av fallen så kommer detaljen ut ur maskinen helt färdig, det enda som brukar behövas är viss manuell eller automatisk gradning av detaljen.
Enklare svarvning
Innebär ofta att detaljen är mycket rotationssymetrisk. Den stora begränsningen i detta segmentet av svarvar är när rotationssymmetrin bryts av radiella hål/fräsningar och axiella hål/fräsningar som är utanför centrum.
Radiella hål och axiella hål som är utanför centrum är möjliga i lite mer avancerade enkla svarvar. Dessa är också mycket kostnadseffektiva jämfört med våra mer avancerade ”maskincentra”. Den stora begränsningen i detta segment är när hål/fräsningar på ena sidan av detaljen måste stämma med te x ett fräst plan på andra sidan av detaljen. Detta då maskinen inte kan bearbeta både framsidan och baksidan i en kontrollerad körning. Utan man kör första sidan och sedan tar man ut detaljen, vänder den och sätter den i maskinen igen, detta påverkar positioneringen kraftigt, det är inte alltid positioneringen är viktig. Te x vid smörjhål så är positioneringen utmed mantelytan oviktig.

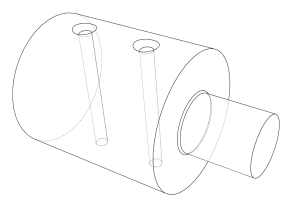

Radiella hål

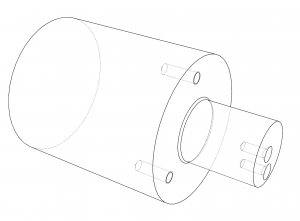

Borrning utanför centrum

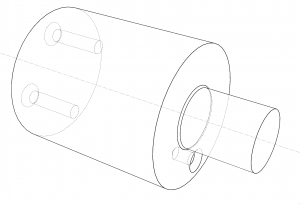

Positionering fram/bak
Avancerad svarvning
När detaljen är komplex eller när det lämpar sig att köra detaljen i två uppspänningar. Då kör vi i våra fleroperationssvarvar. Dessa maskiner är ofta mycket snabbare än de enklare maskinerna, om inte annat så bara för att de oftast har dubbelt så mycket av allt. De flesta avancerad svarvar hos oss har dubbla verktygsbärare/revolvrar och dubbla uppspänningar av detalj. Så man kan säga att det är två maskiner i samma maskin. Våra revolvrar rör sig i sidled utöver att röra sig i längsled vilket ger dem möjlighet att köras som en fräs, vi kan utan större problem bearbeta exempelvis rundstång och få ut fyrkantiga detaljer med snett borrade hål och gradfria.
Den mest bearbetningsmässigt avancerad av våra maskiner har vinklingsbart huvud (B-axel), rörelse i sidled (Y-axel) och styrd vridning av rotation (C-axel). Exempelvis tillåter en sån här maskin att man svarvar ner ämnet, fräser detaljen i axiell riktning, fräser detaljen i vinklat plan 30 grader. Allt utan att lossa detaljen ur maskinen.
Längdsvarvning
Ifall detaljen är lång och har liten diameter så kör vi i våra längdsvarvar. När en detalj som är lång och smal bearbetas i en vanlig svarv så kröker den sig lätt vid bearbetning, detta har huvudsakligen tre effekter. Svarvade mått variera, detaljen blir böjd och detaljen får dålig yta.
Med produktion i längdsvarv avhjälps detta, dessa maskiner har en stödhylsa precis bredvid skäreggen på verktyget man har i ingrepp. Materialet rör sig emot verktyget istället för tvärtom som är fallet vid konventionell svarvning. Utsticket på detaljen och därmed hävarmen minimeras och ger en mycket stabil bearbetning. Då stabiliteten är så hög så är också tillverkningstakten i dessa maskiner rasande snabb och måttstabiliteten mycket god.
Vad är CNC svarvning?
CNC svarvning används för att skapa komplexa och precisa delar från råmaterial. Processen innebär att ett arbetsstycke roteras medan ett skärverktyg appliceras för att ta bort material och forma arbetsstycket till önskad form. Med CNC kan maskiner programmeras att utföra upprepade och noggranna operationer, vilket minskar mänskliga fel och ökar produktiviteten.
Fördelar med CNC svarvning
CNC svarvning erbjuder flera fördelar:
- Precision: Hög noggrannhet och förmåga att producera komplexa former med snäva toleranser.
- Repetitivitet: Möjlighet att producera identiska delar i stora volymer med minimal variation.
- Effektivitet: Snabb och automatiserad bearbetning som minskar produktionstiden.
- Flexibilitet: Enkelt att ändra design och program för att anpassa produktionen till olika delar och krav.
Användningsområden
CNC svarvning används inom många industrier, inklusive:
- Flyg- och rymdindustrin: Tillverkning av kritiska komponenter med hög precision.
- Bilindustrin: Produktion av motor- och transmissionsdelar.
- Medicinteknik: Skapande av precisionskomponenter för medicinska apparater.
- Elektronik: Bearbetning av komponenter för elektroniska enheter och kretskort.
Den tekniska processen vid svarvning
Vid CNC svarvning börjar processen med att en CAD-ritning (Computer-Aided Design) skapas. Denna ritning omvandlas sedan till en CNC-programfil som styr maskinens rörelser. Under svarvningen roterar arbetsstycket medan skärverktygen rör sig längs olika axlar för att skapa den önskade formen. Hartwich Mekaniska har maskiner med fler än 4 styrda axlar och motspindel, vilket tillåter avancerad bearbetning av komplexa detaljer.
Kontakta oss
CNC svarvning är en kritisk teknik för tillverkning av högkvalitativa och exakta komponenter. Genom att kombinera avancerad maskinteknik med noggrann programmering, kan vi på Hartwich Mekaniska erbjuda pålitliga och effektiva svarvningstjänster.
För mer information om hur vi på Hartwich Mekaniska kan hjälpa dig med dina CNC svarvningsbehov, vänligen kontakta oss. Vi ser fram emot att diskutera dina specifika krav och erbjuda skräddarsydda lösningar.
